Определение перемещений в рамах

Видео урок 1:Определение перемещений в рамах .

Видео урок 1: Определение перемещений в рамах:

Просмотр воозможен только в режиме обучения

Просмотр видео уроков воозможен только в режиме обучения

Видео урок 1:Определение перемещений в рамах .

Видео урок 1: Определение перемещений в рамах:

Просмотр воозможен только в режиме обучения

Просмотр видео уроков воозможен только в режиме обучения

Задача 1

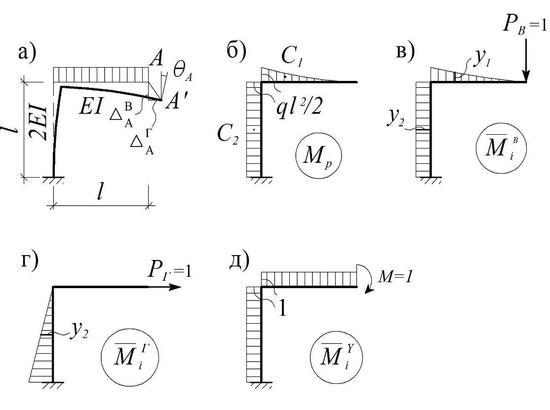

Найти линейное и угловое перемещения точки A на конце гэобразной консольной рамы, у которой жесткость стойки вдвое больше жесткости ригеля (рис. а). Рис 3-15 с55

Решение.

Строим эпюру Mp от заданной нагрузки и эпюры Mi от единичных сил и моментов, приложенных в точке A (рис. б-д).

Определяем вертикальное перемещение точки А, перемножая эпюры Mp и M в:

в = (Mp M в) = (1/EJ) w1 y1 + (1/2EJ) w2 y2 = (1/EJ)(1/3)l (ql2/2)(3/4)l + + (1/2EJ) l(ql2/2)l = (3/8)(ql4/EJ).

Находим горизонтальное перемещение точки А:

г = (Mp M г) = (1/2EJ) l(ql2/2)(l/2) = (1/8)(ql4/EJ).

Полное перемещение точки А составит:

   ___________       __

А =  (в)2 + (г)2 = (10 ql4)/8EJ.

Угол поворота сечения в точке А будет равен:

А = (Mp M у) = (1/EJ) w1×1 + + (1/2EJ) w2×1 = (1/EJ)(1/3)l (ql2/2)1 + + (1/2EJ) l(ql2/2)1 = (5ql3/12EJ ).

Рассмотренный пример наглядно показывает, почему при определении перемещений в рамах мы пренебрегаем продольными деформациями.

Верти-кальное перемещение точки А от заданной нагрузки в основном определяется изгибом ригеля, изгибом стойки и только в очень незначительной степени – ее сжатием.
